Pada pembahasan artikel sebelumnya sudah kita bahas mengenai mesin rak telur dengan kapasitas 500 pcs per jam. Pada pembahasan kali ini akan kita bahas mengenai mesin egg tray dengan kapasitas diatasnya yaitu 1000 pcs perjam. Dari segi proses pembuatan dari kedua kapasitas ini sama. Yang membedakan adalah spesifikasi teknis terutama ukuran dan daya listrik yang digunakan pada kapasitas 1000 pcs per jam ini. Untuk spesifikasi diatasnya contoh kapasitas 2000 pcs per jam juga sangat berbeda kapasitasnya dengan kapasitas 1000 pcs per jam ini.
Mari kita bahas lebih lanjut mengenai mesin pencetak rak telur dengan kapasitas 1000 pcs per jam ini.
Pengertian mesin egg tray 1000 pph-TP

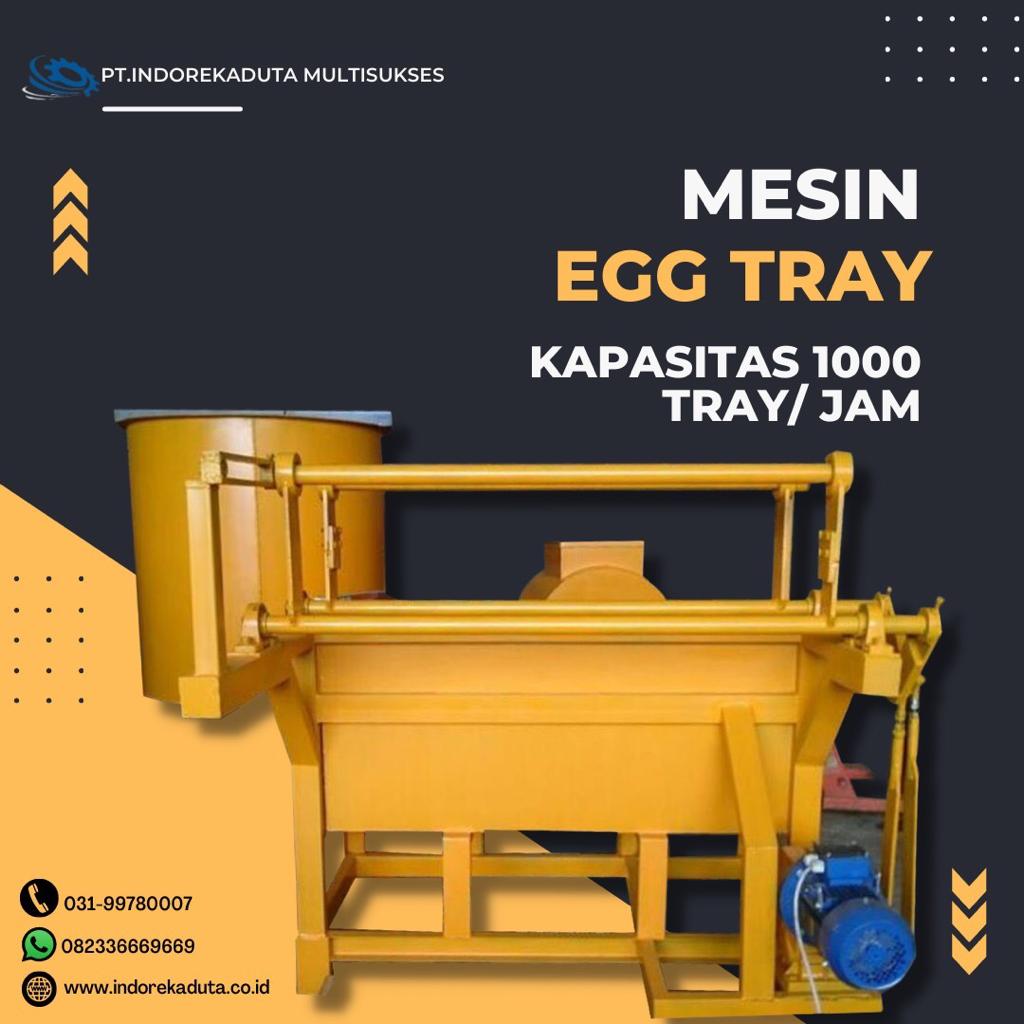

Mesin egg tray 1000 pph TP (ETM-010-TP) adalah mesin pencetak rak telur dengan kapasitas pencetakan 1000 pcs per jam tanpa disertai mesin pengering. Penjelasan kode ETM-010-TP dimana ETM merupakan kepanjangan dari Egg Tray Machine, 010 adalah kapasitas 1.000 pcs per jam dan TP adalah kode mesin Tanpa Pengering .Mesin ini menggunakan cetakan 4 rak telur dalam tiap barisnya dan menggunakan sistem lengan robot yang sama persis spesifikasinya pada mesin egg tray 500 pph – TP.
Bagian dan spesifikasi mesin egg tray
a.
Mesin
pencacah atau mesin crusher PCM 010 - TP
Mesin penghancur atau bisa disebut dengan mesin crusher tipe PCM010 fungsinya untuk menghancurkan bahan baku kertas bekas, karton bekas dll. Kertas bekas yang sudah di siapkan akan dihancurkan dengan cara dicincang agar ukuran kertas menjadi lebih kecil.
Cincangan kertas bekas kemudian di campur dengan bahan dublex, penambahan ini bermaksudkan, agar kertas menjadi lebih keras dan kuat. Mesin crusher ini mengunakan material tank mild steel dengan finish cat.
Mesin pencacah memiliki spesifikasi
antara lain :
| Spesifikasi | Keterangan |
|---|---|
| Tipe | PCM010 - TP |
| Model | Drum cage dengan blade |
| Dimensi | 800 mm x 1.000 mm |
| Material pisau dan drum | mild steel finish cat & carbon steel |
| Daya motor | 9 Kw, dengan belt & pulley drive |
| Material rangka | Hollow 60x60mm finish cat |
| Qty | 1 |
b.
Mesin
pengaduk (mixer agigator 1&2) AMT 010 – TP
Cincangan bahan baku limbah kertas, plastik moulding, dll tadi di tuangkan ke dalam mesin hydra pulper dan pulp pool dengan menambahkan air secukupnya. bahan baku limbah harus sesuai dengan takaran agar proses pencetakan rak telur memiliki hasil yang halus dan mudah untuk dicetak.
Berikut contoh gambar mesin pengaduk atau mixer agitator AMT010-TP seperti di bawah ini :
Spesifikasi mesin Mixer
Agitator adalah :
| Spesifikasi | Keterangan |
|---|---|
| Tipe | AMT1&2 – 010 - TP |
| Dimensi | PxL 800 x 350mm (bersifat estimasi) |
| Material Agitator | carbon & Ms Steel finish cat |
| Daya motor | 1,5 Kw |
| Pompa bubur | pompa sentrifugal NS c/w selang flexibel (untuk transfer bubur kertas) |
| Daya pompa bubur | 1,5 Kw |
| Material tangki | sipil cor (ketebalan cor 15 cm – tulang wiremesh) |
| Model | underground / dibawah 1.500 mm |
| Volume | 0.75m3 |
| Dimensi | Ø 800 x Kedalaman 1.500 mm |
| Qty | 2 Set |
c.
Tangki
Slurry ST 010 - TP
Mesin selanjutnya yakni tangki slurry ST-010 yang berfungsi untuk memompa pulp yang diarahkan ke mesin forming egg tray tanpa pengering.
Spesifikasi tangki slurry
adalah :
| Spesifikasi | Keterangan |
|---|---|
| Tipe | ST-010 - TP |
| Material | Sipil Cor (ketebalan cor 15 cm |
| Model | Underground / dibawah tanah |
| Volume | 0,75 m3 |
| Daya listrik pompa | 1,5 Kw |
d. Mesin pencetak (mesin forming egg tray) VF – 010 -TP
Pada proses pencetakan VF-010, digunakan mesin khusus pencetak kemasan telur atau dikenal dengan mesin molding. Selanjutnya, bubur kertas yang sudah halus tadi dimasukkan ke dalam mesin press untuk mengurangi kadar air tatakan telur yang basah. Pulp yang sudah jadi akan dibentuk dengan pompa pulp dan dengan daya hisap yang kuat dari pompa vakum. Dengan menggunakan pompa vakum, pulp akan menempel pada cetakan.
Spesifikasi mesin forming egg
tray yakni :
| Spesifikasi | Keterangan |
|---|---|
| Tipe | VF – 010 - TP |
| Model | Vacuum |
| Kapasitas | 1000 pcs/jam |
| Mekanik | Lengan RBT 1*3 (3 cetakan 1 layer) |
| Kecepatan cetak | 11 s/d 12 per menit (estimasi 9 rak/menit) |
| Daya Motor rotari | 2,25 Kw |
| Jumlah cetakan | 4 rak telur |
| Tangki forming | Rectangular tank |
| Volume tangki | 0.5 m3 |
| Daya motor vacuum | 11 Kw |
| Daya motor cleaning vacuum | 1.1 Kw |
| Dimensi | P x L x T = 3.200 x 1.500 x 1.500 mm |
| Material | Tangki, mild steel finish cat dan molding, casting aluminium |
| Kelengkapan | vacuum pump, compress air reservoir, compressor 7,5 KW |
Dari spesifikasi diatas bahwa kapasitas 1000 pcs/ jam memakai 3 cetakan dengan 1 layer, Kecepatan cetak sekitar 11 sampai 12 per menit (estimasi 9 rak/menit).
e.
Metode
pengeringan 1000 pph - TP
Tahap pengering ini adalah tahap akhir yang nantinya akan dijual oleh para konsumen telur. Pengeringan merupakan proses pengurangan kadar air bahan hingga mencapai kadar air tertentu, sehingga menghambat laju kerusakan bahan akibat aktifitas biologis dan kimia. Proses pengeringan rak telur memang sangat penting, bukan hanya untuk mengurangi kadar air saja akan tetapi wadah telur yang sudah jadi agar tidak lembek atau tidak hancur saat digunakan.
Pengeringan dapat dilakukan
secara konvensional maupun dengan menggunakan mesin pengering. Dalam proses
pengeringan ini menggunakan nampan & tray Rak jemur dengan spek sebagai
berikut :
| Spesifikasi | Keterangan |
|---|---|
| Material nampan | Kayu / Besi |
| Ukuran nampan | 1.200 x 400 mm (estimasi) |
| Material rak jemur | Ms Steel / Stainless |
| Ukuran rak jemur | Kondisional |
Selesai pengeringan maka tahap selanjutnya adalah proses pengepakan agar rak telur tersebut terlihat rapi dan gampang untuk dibawah.
Dalam pengepakan rak telur
tersebut menggunakan mesin press egg tray (untuk packing) yang memiliki
spesifikasi :
| Spesifikasi | Keterangan |
|---|---|
| Tipe | Hidrolik |
| Material | Ms Steel td> |
| Daya motor gearbox | 0.75 Kw |
| Qty | 1 Unit |
Dari beberapa tahap pembuatan egg tray, mesin pencacah sampai proses pengeringan memerlukan listrik sekitar 39,1 Kw / 380 V/ 3 Phase (sudah termasuk tunnel dryer), dengan estimasi luas kebutuhan area pabrik cetakan rak telur PxLxT (20x7x4 m).
Untuk harga mesin egg tray manual kapasitas 1000 pcs per jam yang tertera pada website adalah harga DP (uang muka) & Progress saja, bukan harga total. Untuk informasi harga jual total kapasitas 1000 pcs per jam ini, baik termasuk kompresor atau tidak termasuk kompresor udara 7,5 Kw silahkan hubungi tim marketing kami.
Kesimpulan
Mesin egg tray ETM 010 – TP adalah mesin pencetak rak telur / egg tray dengan kapasitas cetak 1.000 pcs per jam rak telur basah dan metode pengeringan dengan penjemuran matahari. Mesin rak telur 1.000 pph TP ini menggunakan spesifikasi mesin pencacah tipe PCM 010-TP, mesin pengaduk tipe AMT1&2 – 010 – TP, tangki slurry tipe ST 010 - TP, mesin pencetak rak telur tipe VF-010-TP & metode pengeringan ETM 010 - TP dengan matahari.
