Pada pembahasan artikel sebelumnya sudah kita bahas mengenai mesin rak telur dengan kapasitas 1.500 pcs per jam dengan pengering single layer. Pada pembahasan kali ini akan kita bahas mengenai mesin egg tray dengan kapasitas diatasnya yaitu 2.000 pcs per jam pengeringan single layer. Dari segi proses pembuatan dari kedua kapasitas ini sama. Yang membedakan adalah spesifikasi teknis terutama ukuran dan daya listrik total yang digunakan pada kapasitas 2.000 pcs per jam ini (termasuk sistem pengering single layer). Untuk spesifikasi diatasnya contoh kapasitas 3.000 pcs per jam juga sangat berbeda kapasitasnya dengan kapasitas 2.000 pcs per jam ini .
Untuk pembahasan lebih mendetail mengenai mesin egg tray tipe ETM020-SLBK ini, silahkan klik tombol tautan di samping ini : Mesin Egg Tray
Mari kita bahas lebih lanjut mengenai mesin pencetak rak telur dengan kapasitas 2.000 pcs per jam dengan kode ETM-020-SLBK ini.
Pengertian mesin Egg Tray ETM020-SLBK
Mesin egg tray 2.000 pph SLBK (ETM-020-SLBK) adalah mesin pencetak rak telur (egg tray) dengan kapasitas pencetakan 2.000 pcs per jam dan dilengkapi dengan mesin pengering model single layer layer ETM-020-SLBK. Penjelasan kode ETM-020-SLBK dimana ETM merupakan kepanjangan dari Egg Tray Machine, 020 adalah kapasitas 2.000 pcs per jam dan ML adalah kode mesin Pengering model Single Layer Brick Klin 2000 pcs rak telur. BK-020 atau Brick Klin apabila dalam bahasa indonesia artinya terbuat dari bata tahan api. Mesin ini menggunakan cetakan vakum model drum rotari (rotary drum) dengan cetakan 3 rak telur dalam tiap barisnya dan ada 4 baris untuk keseluruhan jumlahnya.
Bagian mesin Egg Tray
a. Mesin
pencacah (mesin crusher) PCM020 - ML
Proses pembuatan pulp/ bubur kertas diawali dengan penghancuran bahan baku limbah kertas atau plastik, yakni limbah kertas koran, majalah, HVS, kardus, dll oleh PCM020-SLBK. Sebelum digunakan limbah kertas harus ditimbang untuk menentukan jumlah kertas yang akan dipakai. Maka kertas yang sudah ditimbang dihancurkan oleh mesin pencacah tipe PCM020-SLBKdengan cara dicincang atau di cacah dicampur dengan duplex. Penambahan duplex ini bermaksud agar kertas menjadi lebih keras dan kuat. Dari mesin pencacah PCM020-SLBK ini terdapat spesifikasi antara lain :
Berikut
tersebut adalah foto unit mesin penghancur kertas untuk bahan baku seri
ETM-PCM-020-SLBK.
Apabila
anda ingin mengetahui lebih dalam mesin chruser ETM-PCM020-SLBK ini, silahkan
klik tombol tautan di samping ini :
Mesin Chruser
Spesifikasi mesin crusher atau mesin pencacah antara lain :
| Spesifikasi | Keterangan |
|---|---|
| Tipe | PCM020 - SLBK |
| Model | Drum cage dengan blade |
| Dimensi | 1.000 mm x 1.000 mm |
| Material pisau dan drum | mild steel finish cat & carbon steel |
| Daya motor | 11 Kw, dengan belt & pulley drive |
| Material rangka | Hollow 60x60mm finish cat |
| Qty | 1 |
Bisa dilihat dari spesifikasi PCM020-SLBK diatas bahwa kapasitas yang dihasilkan 2.000 Tray/ jam memiliki dimensi 1.000 mm x 1.000 mm. Kapasitas egg tray 2.000 tray/jam PCM020-SLBK digunakan untuk skala home industri dan juga bisa digunakan skala perusahaan besar.
b. Mesin
pengaduk (Mixer Agitator 1&2) AMT1&2 – 020 - SLBK
Setelah di potong kecil, kertas bekas harus dilebur kedalam hydra pulper AMT1-020-SLBK dengan menambahkan air secukupnya, Setelah itu diaduk kembali ke dalam mesin agigator 2 agar bahan baku limbah kertas tadi menjadi halus (AMT1-020-SLBK).
Diatas
adalah contoh foto unit mesin pengaduk tipe ETM-AMT-020-SLBK.
Apabila
ada ingin mempelajari lebih lanjut mengenai mesin pengaduk ETM-AMT-020-SLBK ini,
silahkan klik tombol tautan ini :
Mesin Pengaduk
Mesin pengaduk AMT1-020-SLBK ini memiliki spesifikasi sebagai berikut:
| Spesifikasi | Keterangan |
|---|---|
| Tipe | AMT1&2 – 020 - SLBK |
| Dimensi | PxL 1.000 x 350mm (bersifat estimasi) |
| Material Agitator | carbon & Ms Steel finish cat |
| Daya motor | 2,25 Kw |
| Pompa bubur | pompa sentrifugal NS c/w selang flexibel (untuk transfer bubur kertas) |
| Daya pompa bubur | 2,25 Kw |
| Material tangki | sipil cor (ketebalan cor 15 cm – tulang wiremesh) |
| Model | underground / dibawah 1.500 mm |
| Volume | 0.75m3 |
| Dimensi | Ø 1.000 x Kedalaman 1.500 mm |
| Qty | 2 Set |
c. Tangki
Slurry ST-020-SLBK
Bukan hanya itu, mesin egg tray ETM020-SLBK ini mempunyai pompa slurry atau tangki slurry yang berfungsi untuk mempompa formula pulp yang di arahkan kebagian mesin forming VF – 020 – SLBK.
Diatas
adalah contoh gambar tangki slurry tipe ETM-ST-020-SLBK.
Apabila
anda ingin tahu lebih jauh mengenai fungsi dan spesifikasi dari tangki slurry
ETM-ST-020-SLBK ini, silahkan klik tautan di samping :
Tangki Slurry
Spesifikasi tangki slurry ST-020-SLBK yakni :
| Spesifikasi | Keterangan |
|---|---|
| Tipe | ST-020 - SLBK |
| Material | Sipil Cor (ketebalan cor 15 cm |
| Model | Underground / dibawah tanah |
| Volume | 1,17 m3 |
| Dimensi | Ø 1.000 x Kedalaman 1.500 mm* |
| Model Pompa | Sentrifugal NS |
| Daya listrik pompa | 2,25 Kw |
d. Mesin
pencetak (mesin forming egg tray) VF – 020 - SLBK
Selanjutnya, bubur kertas yang sudah halus tadi dimasukkan ke dalam mesin press VF – 020 – SLBK untuk mengurangi kadar air tatakan telur yang basah. Pulp yang sudah jadi akan dibentuk dengan pompa pulp dan dengan daya hisap yang kuat dari pompa vakum VF – 020 - SLBK. Dengan menggunakan pompa vakum, pulp akan menempel pada cetakan VF – 020 - SLBK.
Sementara itu, ini akan menghilangkan air dari baki basah. Mesin cetak egg tray VF – 020 - SLBK memiliki cetakan yang bervariasi jumlahnya mulai dari 3 cetakan dengan 4 layer, dengan kapasitas 2.000 tray/ jam.
Diatas
adalah contoh gambar mesin vakum ETM-VF020-SLBK untuk pencetak rak telur. Apabila
anda ingin mengenal lebih jauh mengenai mesin vakum ini, anda dapat pelajari di
sini..Klik tombol tautan di samping ini :
Mesin Forming Egg Tray
Mesin pencetak VF – 020 - SLBK ini memiliki spesifikasi sebagai berikut:
| Spesifikasi | Keterangan |
|---|---|
| Tipe | VF – 020 - SLBK |
| Model | Vacuum |
| Kapasitas | 2.000 pcs/jam |
| Mekanik | Lengan RBT 3*4 (3 cetakan 4 layer)td> |
| Kecepatan cetak | 11 s/d 12 per menit (estimasi 9 rak/menit) |
| Daya Motor rotari | 3 Kw |
| Jumlah cetakan | 4 rak telur |
| Tangki forming | Rectangular tank |
| Volume tangki | 0.8 m3 |
| Daya motor vacuum | 15 Kw |
| Daya motor cleaning vacuum | 1.5 Kw |
| Dimensi | P x L x T = 3.200 x 1.500 x 1.500 mm |
| Material | Tangki, mild steel finish cat dan molding, casting aluminium |
| Kelengkapan | vacuum pump, compress air reservoir, compressor 7,5 KW |
e. Metode
pengeringan ETM020 - SLBK

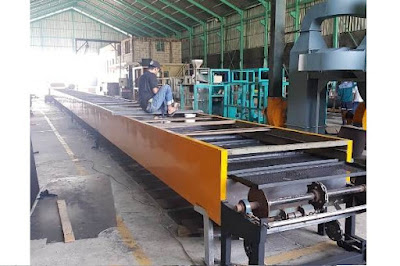

Sistem pengeringan rak telur basah pada mesin ETM020-SLBK ini menggunakan ruangan pengering memanjang dan terdiri dari 7 bagian yang disambung memanjang. Conveyor model single layer ETM020-SLBK bergerak lurus melewati lorong ruangan sepanjang 42 meter.
Mesin Pengering ETM-020-SLBK adalah mesin dengan pengeringan memanjang yang bertujuan untuk mengurangi kadar air rak telur basah hingga mencapai kadar air tertentu (rak telur kering).Proses pengeringan pada single layer ETM-020-SLBK ini membutuhkan ruangan yang lumayan panjang dan hal ini berbeda dengan model multi layer yang hemat ruangan.
Untuk
informasi tambahan lebih lengkap mengenai mesin pengering ETM-020-SLBK ini,
silahkan klik tombol tautan di samping ini :
Mesin Pengering
Continuos Tunnel Dryer :
| Spesifikasi | Keterangan |
|---|---|
| Tipe | SLBK- 020 |
| Kapasitas | 2.000 pcs/jam |
| Rangka | baja struktur & bata api |
| Model Conveyor | Single |
| Tunnel dryer terdiri dari 7 section dengan ukuran | : |
| PxLxT per Section | 6000 x 2000 x 1000mm |
| Total Panjang PxLxT | 42.000 x 2.000 x 1.000 mm |
| Motor Conveyor | 2,25 Kw |
| Kelengkapan | Lengkap dengan Hot Air Generator |
| Kelengkapan | Heat Exchanger lengkap dengan ducting cover |
| Blower 1 | 5,625 Kw |
| Blower 2 | 1,5 Kw |
| Burner | Solar |
| Qty | 1 |
| Kelengkapan | Rockwool insulation untuk personel protection. |
Untuk harga mesin egg tray kapasitas 2.000 pcs per jam yang tertera pada website adalah harga DP (uang muka) & Progress saja, bukan harga total tipe ETM020-SLBK ini. Untuk informasi harga jual total kapasitas 2.000 pcs per jam ini, baik termasuk kompresor atau tidak termasuk kompresor udara 11 Kw silahkan hubungi tim marketing kami.
Kesimpulan
Mesin egg tray ETM 020 – SLBK
adalah mesin pencetak rak telur / egg tray dengan kapasitas cetak 2.000 pcs per
jam rak telur basah yang dilengkapi dengan mesin pengering model single layer
kode SLBK - 020. Mesin rak telur 2.000 pph SLBK ini menggunakan spesifikasi
mesin pencacah tipe PCM 020-SLBK, mesin pengaduk tipe AMT1 & 2 – 020 –
SLBK, tangki slurry tipe ST 020-SLBK, mesin pencetak rak telur tipe VF-020-SLBK
& pengeringan memakai mesin single layer dryer SLBK – 020.
