Pada pembahasan artikel sebelumnya sudah kita bahas mengenai mesin rak telur dengan pengering multi layer. Pada pembahasan kali ini akan kita bahas mengenai mesin egg tray dengan sistem pengeringan secara otomatis juga, tetapi menggunakan model single layer. Perbedaan signifikan dari mesin dengen pengering multi layer adalah mesin dengan pengering single layer ini membutuhkan ruangan yang panjang, karena model pengeringnya memanjang seperti terowongan sehingga disebut continuous tunnel dryer egg tray machine apabila diterjemahkan dalam bahasa inggris.
Pada penjelasan kali ini akan kita bahas mengenai mesin dengan pengeringan otomatis dan menggunakan sistem single layer. Pengeringan egg tray sistem single layer adalah metode pengeringan rak telur dengan conveyor memanjang.
Mesin egg tray dengan pengeringan sistem single layer ini mempunyai kapasitas yang hampir sama dengan mesin egg tray lainnya. Yaitu mulai dari kapasitas 1.000 pcs per jam, 1.500 pcs per jam dan seterusnya.
Mesin ini menggunakan kode spesifikasi ETM-SLBK. Jadi misalkan contoh kapasitas mesin yang dibutuhkan adalah kapasitas 1000 pcs per jam maka kode produksinya ETM-010-SBLK.
Untuk pembahasan lebih mendetail mengenai mesin egg tray tipe ETM010-SLBK ini, silahkan klik tombol tautan di samping ini : Mesin Egg Tray
Mari kita bahas lebih lanjut mengenai mesin pencetak rak telur dengan kapasitas 1000 pcs per jam dengan pengeringan single layer drier ini.
Penjelasan mesin egg tray 1000 pph-SLBK
Mesin egg tray 1000 pph SLBK (ETM-010-SLBK) adalah mesin pencetak rak telur dengan kapasitas pencetakan 1000 pcs per jam disertai mesin pengeringan sistem Single Layer. Penjelasan kode ETM-010-SLBK dimana ETM merupakan kepanjangan dari Egg Tray Machine, 010 adalah kapasitas 1.000 pcs per jam dan SLBK adalah kode mesin pengering Single Layer Brick Klin. Brick Klin apabila dalam bahasa indonesia artinya terbuat dari bata tahan api. Mesin ini menggunakan cetakan 4 rak telur dalam tiap barisnya dan menggunakan sistem lengan robot yang sama persis spesifikasinya pada mesin egg tray 1.000 pph – SLBK.
Bagian dan spesifikasi mesin egg tray
a. Mesin
pencacah atau mesin crusher PCM 010 – SLBK
Mesin penghancur atau biasa disebut dengan mesin crusher tipe PCM010-SLBK fungsinya untuk menghancurkan bahan baku kertas bekas, karton bekas dll. Kertas bekas yang sudah di siapkan akan dihancurkan menjadi potongan kecil kecil dan lembek
Hasil potongan kertas bekas kemudian di campur dengan bahan dublex, penambahan ini bermaksudkan, agar kertas menjadi lebih keras dan kuat. Mesin crusher PCM 010-SLBK ini mengunakan material tank mild steel dengan finish cat.
Berikut
tersebut adalah foto unit mesin penghancur kertas untuk bahan baku seri
ETM-PCM-010-SLBK.
Apabila
anda ingin mengetahui lebih dalam mesin chruser ETM-PCM010-SLBK ini, silahkan
klik tombol tautan di samping ini :
Mesin Chruser Egg Tray
Mesin pencacah memiliki spesifikasi antara lain :
| Spesifikasi | Keterangan |
|---|---|
| Tipe | PCM010 - SLBK |
| Model | Drum cage dengan blade |
| Dimensi | 800 mm x 1.000 mm |
| Material pisau dan drum | mild steel finish cat & carbon steel |
| Daya motor | 9 Kw, dengan belt & pulley drive |
| Material rangka | Hollow 60x60mm finish cat |
| Qty | 1 |
b. Mesin
pengaduk (mixer agigator 1&2) AMT 010 – SLBK
Hasil potongan bahan baku limbah kertas, plastik moulding, batang kelapa sawit tadi di tuangkan ke dalam mesin hydra pulper dan tangki bubur AMT 010 – SLBK dengan menambahkan air secukupnya. bahan baku limbah harus sesuai dengan takaran agar proses pencetakan rak telur memiliki hasil yang halus dan mudah untuk dicetak.

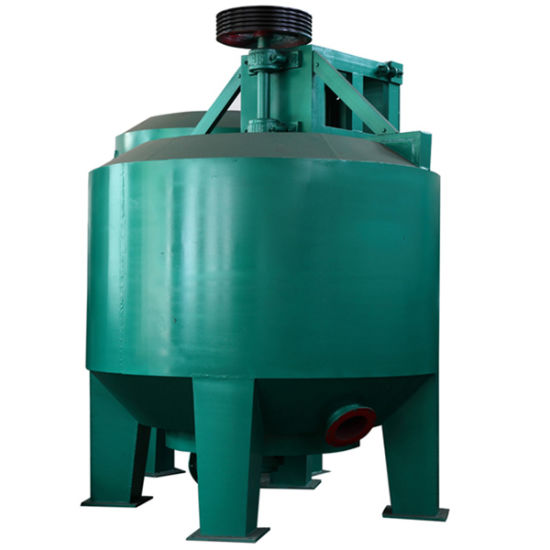

Diatas
adalah contoh foto unit mesin pengaduk tipe ETM-AMT-010-SLBK.
Apabila
ada ingin mempelajari lebih lanjut mengenai mesin pengaduk ETM-AMT-010-SLBK ini,
silahkan klik tombol tautan ini :
Mixer Pulp Slurry
Spesifikasi mesin Mixer Agitator adalah :
| Spesifikasi | Keterangan |
|---|---|
| Tipe | AMT1&2 – 010 - SLBK |
| Dimensi | PxL 800 x 350mm (bersifat estimasi) |
| Material Agitator | carbon & Ms Steel finish cat |
| Daya motor | 1,5 Kw |
| Pompa bubur | pompa sentrifugal NS c/w selang flexibel (untuk transfer bubur kertas) |
| Daya pompa bubur | 1,5 Kw |
| Material tangki | sipil cor (ketebalan cor 15 cm – tulang wiremesh) |
| Model | underground / dibawah 1.500 mm |
| Volume | 0.75m3 |
| Dimensi | Ø 800 x Kedalaman 1.500 mm |
| Qty | 2 Set |
c. Tangki
Slurry ST 010 - SLBK
Mesin selanjutnya yakni tangki slurry ST-010-SLBK yang berfungsi untuk memompa pulp yang diarahkan ke mesin forming egg tray sistem pengering Single Layer.
Diatas
adalah contoh gambar tangki slurry tipe ETM-ST-010-SLBK.
Apabila
anda ingin tahu lebih jauh mengenai fungsi dan spesifikasi dari tangki slurry
ETM-ST-010-SLBK ini, silahkan klik tombol tautan di samping :
Tangki Slurry
Spesifikasi tangki slurry adalah
| Spesifikasi | Keterangan |
|---|---|
| Tipe | ST-010 - SLBK |
| Material | Sipil Cor (ketebalan cor 15 cm |
| Model | Underground / dibawah tanah |
| Volume | 0,75 m3 |
| Daya listrik pompa | 1,5 Kw |
d. Mesin pencetak (mesin forming egg tray) VF – 010 -SLBK
Pada proses pencetakan dengan mesin tipe VF-010-SLBK ini, menggunakan mesin molding. Selanjutnya, bubur kertas yang sudah halus tadi dimasukkan ke dalam mesin press VF-010-SLBK untuk mengurangi kadar air tatakan telur yang basah. Bubur yang sudah jadi akan dibentuk dengan pompa pulp dan dengan daya hisap yang kuat dari pompa vakum VF-010-SLBK. Dengan menggunakan pompa vakum, pulp akan menempel pada cetakan.
Diatas
adalah contoh gambar mesin vakum ETM-VF010-SLBK untuk pencetak rak telur. Apabila
anda ingin mengenal lebih jauh mengenai mesin vakum ini, anda dapat pelajari di
sini..Klik tombol tautan di samping ini :
Vakum Forming Rak Telur
Spesifikasi mesin vakum forming egg tray VF-010-SLBK yakni :
| Spesifikasi | Keterangan |
|---|---|
| Tipe | VF – 010 - SLBK |
| Model | Vacuum |
| Kapasitas | 1000 pcs/jam |
| Mekanik | Lengan RBT 1*3 (3 cetakan 1 layer) |
| Kecepatan cetak | 11 s/d 12 per menit (estimasi 9 rak/menit) |
| Daya Motor rotari | 2,25 Kw |
| Jumlah cetakan | 4 rak telur |
| Tangki forming | Rectangular tank |
| Volume tangki | 0.5 m3 |
| Daya motor vacuum | 11 Kw |
| Daya motor cleaning vacuum | 1.1 Kw |
| Dimensi | P x L x T = 3.200 x 1.500 x 1.500 mm |
| Material | Tangki, mild steel finish cat dan molding, casting aluminium |
| Kelengkapan | vacuum pump, compress air reservoir, compressor 7,5 KW |
Dari spesifikasi diatas bahwa kapasitas 1000 pcs/ jam memakai 3 cetakan dengan 1 layer, Kecepatan cetak dari VF-010-SLBK ini sekitar 11 sampai 12 per menit (estimasi 9 rak/menit).
e.
Metode
pengeringan Single Layer ETM010-SLBK
Sistem pengeringan rak telur basah pada mesin ETM010-SLBK ini menggunakan ruangan pengering memanjang dan terdiri dari 7 bagian yang disambung memanjang. Conveyor model single layer bergerak lurus melewati lorong ruangan sepanjang 42 meter.
Mesin Pengering ETM-010-SLBK adalah mesin dengan pengeringan memanjang yang bertujuan untuk mengurangi kadar air rak telur basah hingga mencapai kadar air tertentu (rak telur kering).Proses pengeringan pada single layer ETM-010-SLBK ini membutuhkan ruangan yang lumayan panjang dan hal ini berbeda dengan model multi layer yang hemat ruangan.
Berikut spesifikasi singkat
dari mesin pengering rak telur single layer brick klin :
Pengering Single Layer (Continuos Tunnel Dryer)
| Spesifikasi | Keterangan |
|---|---|
| Tipe | SLBK- 010 |
| Kapasitas | 1.000 pcs/jam |
| Rangka | baja struktur & bata api |
| Model Conveyor | Single |
| Tunnel dryer terdiri dari 7 section dengan ukuran | : |
| PxLxT per Section | 6000 x 2000 x 1000mm |
| Total Panjang PxLxT | 36.000 x 2.000 x 1.000 mm |
| Motor Conveyor | 2,25 Kw |
| Kelengkapan | Lengkap dengan Hot Air Generator |
| Kelengkapan | Heat Exchanger lengkap dengan ducting cover |
| Blower 1 | 3,75 Kw |
| Blower 2 | 1,5 Kw |
| Burner | Solar |
| Qty | 1 |
| Kelengkapan | Rockwool insulation untuk personel protection. |
Untuk
informasi tambahan lebih lengkap mengenai mesin pengering ETM-010-SLBK ini,
silahkan klik tombol tautan di samping ini :
Mesin Dryer Egg Tray
Untuk harga mesin egg tray kapasitas 1.000 pcs per jam yang tertera pada website adalah harga DP (uang muka) & Progress saja, bukan harga total tipe ETM010-SLBK ini. Untuk informasi harga jual total kapasitas 1.000 pcs per jam ini, baik termasuk kompresor atau tidak termasuk kompresor udara 7,5 Kw silahkan hubungi tim marketing kami.
Kesimpulan
Mesin egg tray ETM 010 – SLBK adalah mesin pencetak rak / tatakan telur atau dalam bahasa inggrisnya egg tray dengan kapasitas cetak 1.000 pcs per jam rak telur basah dan metode pengeringan dengan mesin pengering single layer model SLBK 010. Mesin rak telur 1.000 pph SLBK ini menggunakan spesifikasi mesin pencacah tipe PCM 010-SLBK, mesin pengaduk tipe AMT 1&2 – 010 – SLBK, tangki slurry tipe ST 010 - SLBK, mesin pencetak rak telur tipe VF-010-SLBK & metode pengeringan ETM 010 - SLBK dengan mesin pengering Single Layer SLBK-010.
