Pada pembahasan artikel sebelumnya sudah kita bahas mengenai mesin rak telur dengan kapasitas 4.000 pcs per jam dengan pengering multi layer. Pada pembahasan kali ini akan kita bahas mengenai mesin egg tray dengan kapasitas diatasnya yaitu 5.000 pcs per jam pengering multi layer ML 050. Dari segi proses pembuatannya, kedua mesin kapasitas ini sama. Yang membedakan adalah spesifikasi teknis terutama ukuran dan daya listrik total yang digunakan pada kapasitas 5.000 pcs per jam ini (termasuk sistem pengering multi layer). Untuk spesifikasi diatasnya contoh kapasitas 7.000 pcs per jam juga sangat berbeda kapasitasnya dengan kapasitas 5.000 pcs per jam ini.
Untuk pembahasan lebih mendetail mengenai mesin egg tray tipe ETM050-ML ini, silahkan klik tombol tautan di bawah ini : Mesin Rak Telur
Mari kita bahas lebih jelas mengenai mesin egg tray kapasitas 5.000 pcs per jam yang dilengkapi mesin pengering multi layer berkode ETM-050-ML ini.
Pengertian Mesin Rak Telur ETM050-ML
Mesin egg tray 5.000 pph ML (ETM-050-ML) adalah mesin pencetak rak telur dengan kapasitas pencetakan 5.000 pcs per jam tanpa disertai mesin pengering . Penjelasan kode ETM-050-TP dimana ETM merupakan kepanjangan dari Egg Tray Machine, 050 adalah kapasitas 5.000 pcs per jam dan ML adalah kode mesin pengering Multi Layer ML 050. Mesin ini menggunakan cetakan vakum model ETM-050-ML drum rotari (rotary drum) dengan cetakan 5 rak telur dalam tiap barisnya dan ada 8 baris untuk keseluruhan jumlahnya.
Bagian & spesifikasi mesin rak telur ETM050-ML
a.
Mesin pencacah PCM 050-ML
langkah pertama yang harus dilakukan adalah bahan baku limbah kertas di siapkan terlebih dahulu dan ditimbang agar bisa di proses dengan memasukkan ke dalam mesin pencacah PCM050-ML atau mesin crusher. Mesin crusher tipe PCM050-ML ini berfungsi untuk mencacah bahan baku menjadi kecil-kecil supaya nanti bisa mudah saat di masukkan ke dalam mesin pengaduk
Berikut
tersebut adalah foto unit mesin penghancur kertas untuk bahan baku seri
ETM-PCM-050-ML.
Apabila
anda ingin mengetahui lebih dalam mesin chruser ETM-PCM050-ML ini, silahkan
klik tombol tautan di samping ini :
Mesin Chruser
Spesifikasi mesin pencacah antara lain :
| Spesifikasi | Keterangan |
|---|---|
| Tipe | PCM050 - ML |
| Model | Drum cage dengan blade |
| Dimensi | 1.600 mm x 1.000 mm |
| Material pisau dan drum | mild steel finish cat & carbon steel |
| Daya motor | 30 Kw, dengan belt & pulley drive |
| Material rangka | Hollow 60x60mm finish cat |
| Qty | 1 |
b. Mesin pengaduk AMT 050-ML
Mesin pengaduk atau mesin AMT-050-ML adalah mesin yang
digunakan untuk mencampuri bahan-bahan kertas untuk mesin rak telur kapasitas
5000 tray/ jam.
Mesin pengaduk AMT1-050-ML ialah mesin yang yang berfungsi untuk mengaduk bahan baku limbah kertas yang sudah di hancurkan oleh mesin crusher. Sedangkan mesin AMT2-050 -MLialah mesin yang berfungsi untuk menghaluskan bahan baku dari mesin AMT1-050-ML agar menjadi bubur kertas yang siap dicetak.
Diatas
adalah contoh foto unit mesin pengaduk tipe ETM-AMT-050-ML.
Apabila
ada ingin mempelajari lebih lanjut mengenai mesin pengaduk ETM-AMT-050-ML ini,
silahkan klik tombol tautan ini :
Mesin Pengaduk
Adapun spesifikasi mesin mixer Agitator 5000 Tray/jam yakni:
| Spesifikasi | Keterangan |
|---|---|
| Tipe | AMT1&2 – 050 - ML |
| Dimensi | PxL 1.200 x 350mm (bersifat estimasi) |
| Material Agitator | carbon & Ms Steel finish cat |
| Daya motor | 3 Kw |
| Pompa bubur | pompa sentrifugal NS c/w selang flexibel (untuk transfer bubur kertas) |
| Daya pompa bubur | 4 Kw |
| Material tangki | sipil cor (ketebalan cor 15 cm – tulang wiremesh) |
| Model | underground / dibawah 1.500 mm |
| Volume | 1 m3 |
| Dimensi | Ø 1.500 x Kedalaman 1.500 mm |
| Qty | 2 Set |
Mesin mixer AMT-050-ML ini sangat berguna untuk pembuatan rak telur karena, mesin tersebut berfungsi untuk meratakan bahan-bahan (limbah kertas) agar tampilan pada rak telur terlihat bagus.
c.
Tangki Slurry ST 050-ML

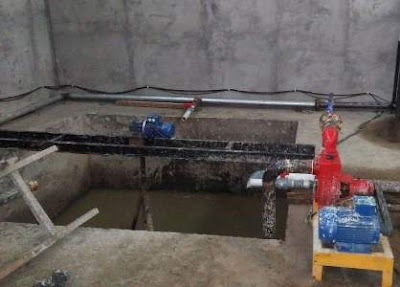

Selain mesin mixer agigator 1&2-050-ML, ada pula tangki slurry yang berfungsi untuk menampung bubur kertas dari mesin mixer.
Diatas
adalah contoh gambar tangki slurry tipe ETM-ST-050-ML.
Apabila
anda ingin tahu lebih jauh mengenai fungsi dan spesifikasi dari tangki slurry
ETM-ST-050-ML ini, silahkan klik tombol tautan di samping :
Tangki Bubur Kertas
Tangki slurry ini memiliki spesifikasi sebagai berikut :
| Spesifikasi | Keterangan |
|---|---|
| Tipe | ST-050 - ML |
| Material | Sipil Cor (ketebalan cor 15 cm |
| Model | Underground / dibawah tanah |
| Volume | 0,75 m3 |
| Dimensi tangki | Ø 1.500 x Kedalaman 1.500 mm* |
| Daya listrik pompa | 4 Kw |
d.

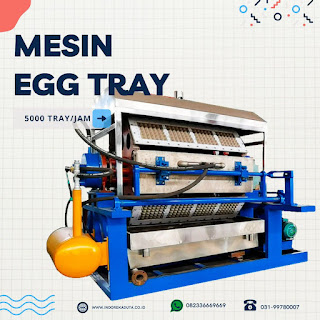

Mesin pencetak VF 050-ML
Mesin pencetak tipe VF-050-ML mesin yang khusus pencetak kemasan telur kapasitas 5000 tray/ jam. Mesin pencetak ini memiliki cetakan yang bervariasi jumlahnya mulai dari 4 sampai 24 cetakan. Untuk mesin pencetak VF-050-ML memiliki 5 cetakan dengan 8 layer.
Diatas
adalah contoh gambar mesin vakum ETM-VF050-ML untuk pencetak rak telur. Apabila
anda ingin mengenal lebih jauh mengenai mesin vakum ini, anda dapat pelajari di
sini..Klik tombol tautan di samping ini :
Mesin Forming
Spesifikasi mesin forming egg tray VF-05-ML yakni :
| Spesifikasi | Keterangan |
|---|---|
| Tipe | VF – 050 - ML |
| Model | Vacuum |
| Kapasitas | 5.000 pcs/jam |
| Mekanik | Rotary 5*8 ( 5cetakan 8 layer) |
| Kecepatan cetak | 11 s/d 12 per menit (estimasi 100 rak/menit) |
| Daya Motor rotari | 4 Kw |
| Jumlah cetakan | 5 rak telur |
| Tangki forming | Rectangular tank |
| Volume tangki | 1,2 m3 |
| Daya motor vacuum | 30 Kw |
| Daya motor cleaning vacuum | 3 Kw |
| Dimensi | P x L x T = 4.000 x 2.000 x 2.200 mm |
| Material | Tangki, mild steel finish cat dan molding, casting aluminium |
| Kelengkapan | vacuum pump, compress air reservoir, compressor 15 KW |
Tujuan dari mesin rak telur ini adalah untuk meningkatkan kapasitas produksi rak telur dan bermanfaat untuk meningkatkan efisiensi waktu produksi. Dengan kecepatan mesin VF-050 ini bisa menghasilkan sekitar 100 rak/ menit.
e.
Metode pengeringan ETM-050-ML
Cara pengeringan rak kertas
basah menggunakan mesin pengering multi layer dengan tipe ETM050-ML.
Berikut spesifikasi detail
dari mesin pengering multi layer dengan kode ML-050 ini :
Multi Layer Metal Dryer
| Spesifikasi | Keterangan |
|---|---|
| Tipe | ML- 050 |
| Kapasitas | 5.000 pcs/jam |
| Rangka | baja struktur dan ms steel |
| Model Conveyor | Single |
| Dimensi total | 20.000 x 1.800 x 6.000 mm |
| Jumlah tingkat layer | 12 Layer conveyor |
| Motor Conveyor | 4 Kw |
| Kelengkapan | 1 Lengkap dengan Hot Air Generator |
| Kelengkapan | Heat Exchanger lengkap dengan ducting cover |
| Blower 1 | 11,25 Kw |
| Blower 2 | 4 Kw |
| Burner | Solar |
| Qty | 1 |
| Kelengkapan | Rockwool insulation untuk personel protection. |
Untuk
informasi tambahan lebih lengkap mengenai mesin pengering ETM-0150-ML ini,
silahkan klik tautan di samping ini :
Mesin Dryer
Untuk harga mesin egg tray kapasitas 5.000 pcs per jam yang tertera pada website adalah harga DP (uang muka) & Progress saja, bukan harga total tipe ETM050-ML ini. Untuk informasi harga jual total kapasitas 5.000 pcs per jam ini, baik termasuk kompresor atau tidak termasuk kompresor udara 15 Kw silahkan hubungi tim marketing kami.
Kesimpulan
Mesin egg tray ETM 050 – ML
adalah mesin pencetak rak telur / egg tray dengan kapasitas cetak 5.000 pcs per
jam rak telur basah yang dilengkapi dengan mesin pengering model multi layer
kode ML - 050. Mesin rak telur 5.000 pph ML ini menggunakan spesifikasi mesin
pencacah tipe PCM 050-ML, mesin pengaduk tipe AMT1&2 – 050 – ML, tangki
slurry tipe ST 050-ML, mesin pencetak rak telur tipe VF-050-ML &
pengeringan memakai mesin multi layer dryer ML – 050.
