Pada pembahasan artikel sebelumnya sudah kita bahas mengenai mesin rak telur dengan kapasitas 2.000 pcs per jam dengan pengering multi layer. Pada pembahasan kali ini akan kita bahas mengenai mesin egg tray dengan kapasitas diatasnya yaitu 3.000 pcs per jam pengering multi layer. Dari segi proses pembuatan dari kedua kapasitas ini sama. Yang membedakan adalah spesifikasi teknis terutama ukuran dan daya listrik total yang digunakan pada kapasitas 3.000 pcs per jam ini (termasuk sistem pengering multi layer). Untuk spesifikasi diatasnya contoh kapasitas 4.000 pcs per jam juga sangat berbeda kapasitasnya dengan kapasitas 3.000 pcs per jam ini.
Untuk pembahasan lebih mendetail mengenai mesin egg tray tipe ETM030-ML ini, silahkan klik tombol tautan di bawah ini : Mesin Rak telur
Mari kita bahas lebih lanjut mengenai mesin pencetak rak telur dengan kapasitas 3.000 pcs per jam dengan kode ETM-030-ML ini.
Pengertian Mesin Rak Telur ETM-030-ML
Mesin egg tray 3.000 pph ML (ETM-030-ML) adalah mesin pencetak rak telur dengan kapasitas pencetakan 3.000 pcs per jam dan dilengkapi dengan mesin pengering model multi layer ETM 030-ML. Penjelasan kode ETM-030-ML dimana ETM merupakan kepanjangan dari Egg Tray Machine, 030 adalah kapasitas 3.000 pcs per jam dan ML adalah kode mesin pengering Multi Layer ML 030. Mesin ini menggunakan cetakan vakum model drum rotari (rotary drum) dengan cetakan 4 rak telur dalam tiap barisnya dan ada 4 baris untuk keseluruhan jumlahnya.
Bagian dan spesifikasi mesin rak telur ETM030-ML
a. Mesin
pencacah (mesin crusher) PCM030-ML
Mesin penghancur PCM030-ML atau bisa disebut dengan mesin crusher fungsinya untuk menghancurkan bahan baku kertas bekas, karton bekas dll. Kertas bekas yang sudah di siapkan akan dihancurkan oleh PCM030-ML dengan cara dicincang agar ukuran kertas menjadi lebih kecil.
Berikut
tersebut adalah foto unit mesin penghancur kertas untuk bahan baku seri
ETM-PCM-030-ML.
Apabila
anda ingin mengetahui lebih dalam mesin chruser ETM-PCM030-ML ini, silahkan
klik tombol tautan di samping ini:
Mesin Chruser Bubur Kertas
Cincangan kertas bekas kemudian di campur dengan bahan dublex, penambahan ini bertujuan agar kertas menjadi lebih keras dan kuat ketika cetak menjadi egg tray pada mesin ETM-030-ML . Mesin crusher PCM030-ML ini mengunakan material tank mild steel dengan finish cat.
Adapun spesifikasi mesin
pencacah dengan kapasitas 3000 Tray/ Jam adalah :
| Spesifikasi | Keterangan |
|---|---|
| Tipe | PCM030 - ML |
| Model | Drum cage dengan blade |
| Dimensi | 1.200 mm x 1.000 mm |
| Material pisau dan drum | mild steel finish cat & carbon steel |
| Daya motor | 18 Kw, dengan belt & pulley drive |
| Material rangka | Hollow 60x60mm finish cat |
| Qty | 1 |
Dari penjelasan spesifikasi diatas bawah semakin besar dimensi dalam wadah mesin crusher PCM030-ML atau bisa disebut dengan mesin pencacah, maka akan semakin banyak kapasitas limbah kertas yang dimasukkan wadah untuk di hancurkan untuk membentuk egg tray.
b. Mesin
pengaduk (mesin mixer )
AMT1&2-030-ML
Mesin mixer AMT1&2-030-ML berfungsi untuk mengaduk bahan baku limbah kertas yang sudah di proses dalam mesin crusher tadi. Proses mesin pengaduk atau mixer diamana kertas bekas dilebur ke dalam mesin hydra pulper AMT1&2-030-ML dan tangki pengaduk dengan menambahkan air secukupnya. Kemudian di aduk dengan baik mengunakan mesin AMT1&2-030-ML agar kertas menjadi lebih halus. Mesin pengaduk AMT1&2-030-ML ini material tank nya sama dengan mesin penghacur atau crusher. Selanjutnya, pulp disaring menjadi serat tipis dengan mesin layar AMT1&2-030-ML . Setelah penyaringan, kita perlu menyesuaikan konsistensi pulp dengan ketangguhan yang sesuai.
Diatas
adalah contoh foto unit mesin pengaduk tipe ETM-AMT-020-ML.
Apabila
ada ingin mempelajari lebih lanjut mengenai mesin pengaduk ETM-AMT-020-ML ini,
silahkan klik tombol tautan di samping ini :
Mixer bubur kertas
Adapun spesifikasi mesin mixer Agitator 3000 Tray/jam yakni:
| Spesifikasi | Keterangan |
|---|---|
| Tipe | AMT1 dan 2 – 030 - ML |
| Dimensi | PxL 1.000 x 350mm (bersifat estimasi) |
| Material Agitator | carbon dan Ms Steel finish cat |
| Daya motor | 2,25 Kw |
| Pompa bubur | pompa sentrifugal NS c/w selang flexibel (untuk transfer bubur kertas) |
| Daya pompa bubur | 2, 625Kw |
| Material tangki | sipil cor (ketebalan cor 15 cm – tulang wiremesh) |
| Model | underground / dibawah 1.500 mm |
| Volume | 0.75m3 |
| Dimensi | Ø 1.000 x Kedalaman 1.500 mm |
| Qty | 2 Set |
c. Tangki
Slurry ST030-ML
Bukan hanya itu, mesin egg tray mempunyai pompa slurry atau tangki slurry yang berfungsi untuk mempompa formula pulp yang di arahkan kebagian mesin forming.
Diatas
adalah contoh gambar tangki slurry tipe ETM-ST-030-ML.
Apabila
anda ingin tahu lebih jauh mengenai fungsi dan spesifikasi dari tangki slurry
ETM-ST-030-ML ini, silahkan klik tombol tautan di samping ini :
Tangki Slurry
Spesifikasi tangki slurry yakni :
| Spesifikasi | Keterangan |
|---|---|
| Tipe | ST-030 - ML |
| Material | Sipil Cor (ketebalan cor 15 cm |
| Model | Underground / dibawah tanah |
| Dimensi | Ø 1.000x Kedalaman 1.500 mm* |
| Model Pompa | pompa sentrifugal NS c/w selang flexibel |
| Daya listrik pompa | 2,625 Kw |
d. Mesin
pencetak (Mesin Forming Egg tray) VF – 030 - ML
Tahap selanjutnya pada proses percetakan atau dalam bahasa inggris di sebut mesin forming egg tray tipe VF-030-ML menggunakan mesin moulding yang khusus pencetak rak telur. Mesin pencetak memiliki cetakan yang bervariasi jumlahnya mulai dari 4 sampai 24 cetakan. Bahan baku utama tadi yang sudah dihaluskan dimasukkan di dalam mesin press VF-030-ML agar mengurangi kadar air rak telur yang masih basah, karena akan dimasukkan ke dalam mesin pembentuk rak telur.
Diatas
adalah contoh gambar mesin vakum ETM-VF030-ML untuk pencetak rak telur. Apabila
anda ingin mengenal lebih jauh mengenai mesin vakum ini, anda dapat pelajari di
sini..Klik tombol tautan di samping ini :
Mesin Forming Egg Tray
Spesifikasi mesin forming egg tray VF-030-ML yakni :
| Spesifikasi | Keterangan |
|---|---|
| Tipe | VF – 030 - ML |
| Model | Vacuum |
| Kapasitas | 3.000 pcs/jam |
| Mekanik | Rotary 4*4 (4 cetakan 4 layer)td> |
| Kecepatan cetak | 11 s/d 12 per menit (estimasi 54 rak/menit) |
| Daya Motor rotari | 3 Kw |
| Jumlah cetakan | 4 rak telur |
| Tangki forming | Rectangular tank |
| Volume tangki | 1 m3 |
| Daya motor vacuum | 22 Kw |
| Daya motor cleaning vacuum | 2.2 Kw |
| Dimensi | P x L x T = 3.200 x 1.500 x 1.500 mm |
| Material | Tangki, mild steel finish cat dan molding, casting aluminium |
| Kelengkapan | vacuum pump, compress air reservoir, compressor 11 KW |
Dari spesifikasi diatas bahwa setiap type cetakan memiliki kapasitas sendiri, tergantung dengan kapasitas yang dibutuhkan oleh produsen telur.
e. Metode
pengeringan ETM-030-ML

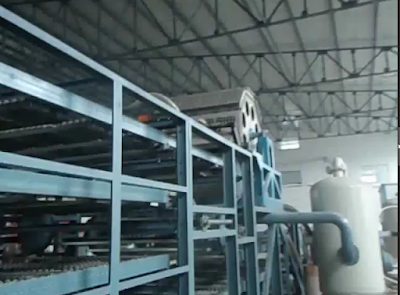

Cara pengeringan rak kertas basah pada kapasitas ini menggunakan mesin pengering multi layer dengan tipe ETM030-ML.
Berikut spesifikasi detail dari mesin pengering multi layer dengan kode ML-030 ini
Multi Layer Metal Dryer
| Spesifikasi | Keterangan |
|---|---|
| Tipe | ML- 030 |
| Kapasitas | 3.000 pcs/jam |
| Rangka | baja struktur dan ms steel |
| Model Conveyor | Single |
| Dimensi total | 17.000 x 1.800 x 4.600 mm |
| Jumlah tingkat layer | 10 Layer conveyor |
| Motor Conveyor | 3 Kw |
| Kelengkapan | 1 Lengkap dengan Hot Air Generator |
| Kelengkapan | Heat Exchanger lengkap dengan ducting cover |
| Blower 1 | 7,5 Kw |
| Blower 2 | 3 Kw |
| Burner | Solar |
| Qty | 1 |
| Kelengkapan | Rockwool insulation untuk personel protection. |
Untuk
informasi tambahan lebih lengkap mengenai mesin pengering ETM-030-ML ini,
silahkan klik tombol tautan di samping ini :
Mesin Dryer
Untuk harga mesin egg tray kapasitas 3.000 pcs per jam yang tertera pada website adalah harga DP (uang muka) & Progress saja, bukan harga total tipe ETM030-ML ini. Untuk informasi harga jual total kapasitas 3.000 pcs per jam ini, baik termasuk kompresor atau tidak termasuk kompresor udara 15 Kw silahkan hubungi tim marketing kami.
Kesimpulan
Mesin egg tray ETM 030 – ML
adalah mesin pencetak rak telur / egg tray dengan kapasitas cetak 3.000 pcs per
jam rak telur basah yang dilengkapi dengan mesin pengering model multi layer
kode ML - 030. Mesin rak telur 3.000 pph ML ini menggunakan spesifikasi mesin
pencacah tipe PCM 030-ML, mesin pengaduk tipe AMT1&2 – 030 – ML, tangki
slurry tipe ST 030-ML, mesin pencetak rak telur tipe VF-030-ML &
pengeringan memakai mesin multi layer dryer ML – 030.
