Pada pembahasan artikel sebelumnya sudah kita bahas mengenai mesin rak telur dengan kapasitas 1.500 pcs per jam dengan pengering multi layer. Pada pembahasan kali ini akan kita bahas mengenai mesin egg tray dengan kapasitas diatasnya yaitu 2.000 pcs perjam pengering multi layer. Dari segi proses pembuatan dari kedua kapasitas ini sama. Yang membedakan adalah spesifikasi teknis terutama ukuran dan daya listrik total yang digunakan pada kapasitas 2.000 pcs per jam ini (termasuk sistem pengering multi layer). Untuk spesifikasi diatasnya contoh kapasitas 3.000 pcs per jam juga sangat berbeda kapasitasnya dengan kapasitas 2.000 pcs per jam ini.
Untuk pembahasan lebih mendetail mengenai mesin egg tray tipe ETM040-TP ini, silahkan klik tombol tautan di samping ini : Mesin Rak Telur
Mari kita bahas lebih lanjut mengenai mesin pencetak rak telur dengan kapasitas 2.000 pcs per jam dengan kode ETM-020-ML ini.
Pengertian mesin Egg Tray ETM020-ML

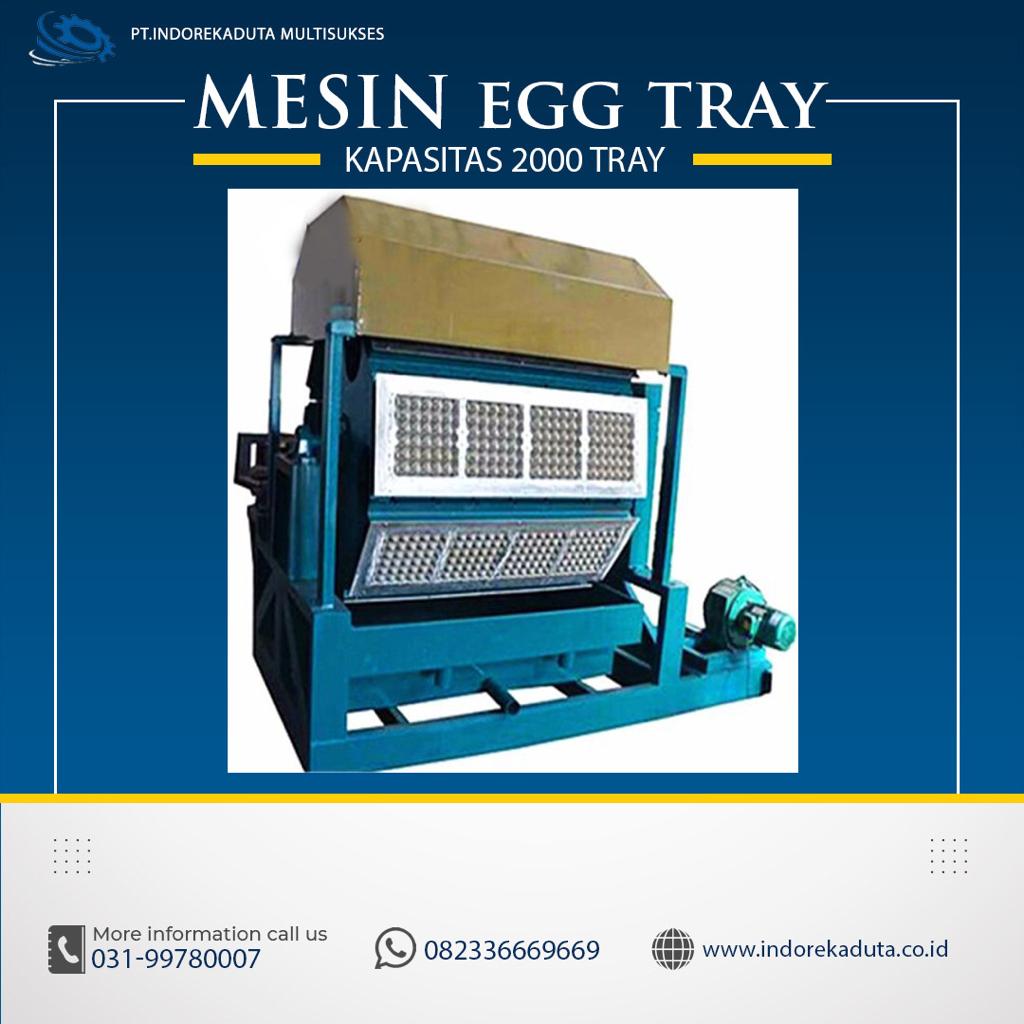

Mesin egg tray 2.000 pph TP (ETM-020-ML) adalah mesin pencetak rak telur (egg tray) dengan kapasitas pencetakan 2.000 pcs per jam dan dilengkapi dengan mesin pengering model multi layer ETM 020-ML. Penjelasan kode ETM-020-ML dimana ETM merupakan kepanjangan dari Egg Tray Machine, 020 adalah kapasitas 2.000 pcs per jam dan ML adalah kode mesin Pengering model Multi Layer ML 020. Mesin ini menggunakan cetakan vakum model drum rotari (rotary drum) dengan cetakan 3 rak telur dalam tiap barisnya dan ada 4 baris untuk keseluruhan jumlahnya.
Bagian mesin Egg Tray ETM020-ML
a. Mesin
pencacah (mesin crusher) PCM020 - ML
Proses pembuatan pulp/ bubur kertas diawali dengan penghancuran bahan baku limbah kertas atau plastik, yakni limbah kertas koran, majalah, HVS, kardus, dl. Sebelum digunakan limbah kertas harus ditimbang untuk menentukan jumlah kertas yang akan dipakai. Maka kertas yang sudah ditimbang dihancurkan oleh mesin pencacah tipe PCM020-ML dengan cara dicincang atau di cacah dicampur dengan duplex. Penambahan duplex ini bermaksud agar kertas menjadi lebih keras dan kuat. Dari mesin pencacah PCM020-ML ini terdapat spesifikasi antara lain :
Spesifikasi mesin crusher atau mesin pencacah antara lain :
| Spesifikasi | Keterangan |
|---|---|
| Tipe | PCM020 - ML |
| Model | Drum cage dengan blade |
| Dimensi | 1.000 mm x 1.000 mm |
| Material pisau dan drum | mild steel finish cat & carbon steel |
| Daya motor | 11 Kw, dengan belt & pulley drive |
| Material rangka | Hollow 60x60mm finish cat |
| Qty | 1 |
Berikut
tersebut adalah foto unit mesin penghancur kertas untuk bahan baku seri
ETM-PCM-020-ML.
Apabila
anda ingin mengetahui lebih dalam mesin chruser ETM-PCM020-ML ini, silahkan
klik tautan di samping ini :
Mesin Chruser
Bisa dilihat dari spesifikasi diatas bahwa kapasitas yang dihasilkan 2.000 Tray/ jam memiliki dimensi 1.000 mm x 1.000 mm. Kapasitas egg tray 2.000 tray/jam ML digunakan untuk skala home industri dan juga bisa digunakan skala perusahaan besar.
b. Mesin
pengaduk (Mixer Agitator 1&2) AMT1&2 – 020 - ML
Setelah di cincang, kertas bekas harus dilebur kedalam hydra pulper dengan menambahkan air secukupnya (AMT1-020-ML), Setelah itu diaduk kembali ke dalam mesin agigator 2 agar bahan baku limbah kertas tadi menjadi halus (AMT2-020-ML). Selanjutnya, pulp disaring menjadi serat tipis dengan mesin layar. Setelah penyaringan, kita perlu menyesuaikan konsistensi bubur kertas dengan ketangguhan yang sesuai.
Diatas
adalah contoh foto unit mesin pengaduk tipe ETM-AMT-020-ML.
Apabila
ada ingin mempelajari lebih lanjut mengenai mesin pengaduk ETM-AMT-020-ML ini,
silahkan klik tombol tautan disamping ini :
Mixer Slurry
Mesin pengaduk ini memiliki spesifikasi sebagai berikut:
| Spesifikasi | Keterangan |
|---|---|
| Tipe | AMT1 dan 2 – 020 - ML |
| Dimensi | PxL 1.000 x 350mm (bersifat estimasi) |
| Material Agitator | carbon dan Ms Steel finish cat |
| Daya motor | 2,25 Kw |
| Pompa bubur | pompa sentrifugal NS c/w selang flexibel (untuk transfer bubur kertas) |
| Daya pompa bubur | 2,25 Kw |
| Material tangki | sipil cor (ketebalan cor 15 cm – tulang wiremesh) |
| Model | underground / dibawah 1.500 mm |
| Volume | 0.75m3 |
| Dimensi | Ø 1.000 x Kedalaman 1.500 mm |
| Qty | 2 Set |
c. Tangki
Slurry ST-020-ML
Bukan hanya itu, mesin egg tray mempunyai pompa slurry atau tangki slurry yang berfungsi untuk mempompa formula pulp yang di arahkan kebagian mesin forming.
Diatas
adalah contoh gambar tangki slurry tipe ETM-ST-020-ML.
Apabila
anda ingin tahu lebih jauh mengenai fungsi dan spesifikasi dari tangki slurry
ETM-ST-020-ML ini, silahkan klik tautan di samping :
Tangki Slurry
Spesifikasi tangki slurry yakni :
| Spesifikasi | Keterangan |
|---|---|
| Tipe | ST - 020 - ML |
| Material | Sipil Cor (ketebalan cor 15 cm |
| Model | Underground / dibawah tanah |
| Volume | 1,17 m3 |
| Dimensi | Ø 1.000 x Kedalaman 1.500 mm* |
| Model Pompa | Sentrifugal NS |
| Daya listrik pompa | 2,25 Kw |
d. Mesin
pencetak (mesin forming egg tray) VF – 020 - ML
Selanjutnya, bubur kertas yang sudah halus tadi dimasukkan ke dalam mesin press VF – 020 - ML untuk mengurangi kadar air tatakan telur yang basah. Pulp yang sudah jadi akan dibentuk dengan pompa pulp dan dengan daya hisap yang kuat dari pompa vakum VF – 020 - ML. Dengan menggunakan pompa vakum, pulp akan menempel pada cetakan VF – 020 - ML.

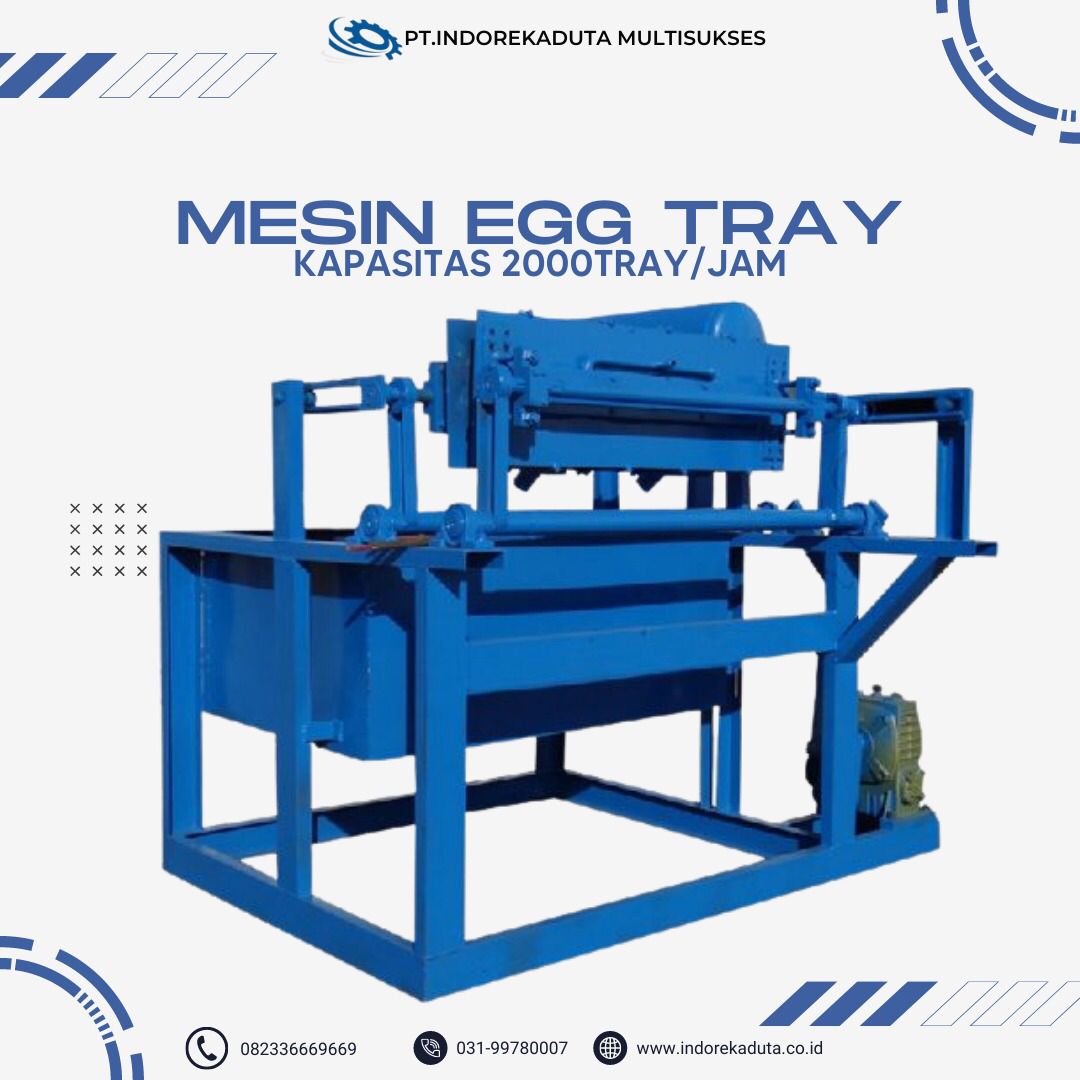

Diatas
adalah contoh gambar mesin vakum ETM-VF020-ML untuk pencetak rak telur. Apabila
anda ingin mengenal lebih jauh mengenai mesin vakum ini, anda dapat pelajari di
sini..Klik tautan di samping ini :
Mesin Forming Egg Tray
Sementara itu, ini akan menghilangkan air dari baki basah. Mesin cetak egg tray VF – 020 - ML memiliki cetakan yang bervariasi jumlahnya mulai dari 3 cetakan dengan 4 layer, dengan kapasitas 2.000 tray/ jam.
Mesin pencetak VF – 020 - ML ini memiliki spesifikasi sebagai berikut:
| Spesifikasi | Keterangan |
|---|---|
| Tipe | VF – 020 - ML |
| Model | Vacuum |
| Kapasitas | 2.000 pcs/jam |
| Mekanik | Lengan RBT 3*4 (3 cetakan 4 layer)td> |
| Kecepatan cetak | 11 s/d 12 per menit (estimasi 9 rak/menit) |
| Daya Motor rotari | 3 Kw |
| Jumlah cetakan | 4 rak telur |
| Tangki forming | Rectangular tank |
| Volume tangki | 0.8 m3 |
| Daya motor vacuum | 15 Kw |
| Daya motor cleaning vacuum | 1.5 Kw |
| Dimensi | P x L x T = 3.200 x 1.500 x 1.500 mm |
| Material | Tangki, mild steel finish cat dan molding, casting aluminium |
| Kelengkapan | vacuum pump, compress air reservoir, compressor 7,5 KW |
e. Metode
pengeringan ETM020-ML
Cara pengeringan rak kertas basah menggunakan mesin pengering multi layer dengan tipe ETM020-ML. Converyo single layer akan bergerak naik turun setinggi 4.4 meter.
Berikut spesifikasi
detail dari mesin pengering multi layer dengan kode ML-020 ini :
Multi Layer Metal
Dryer
| Spesifikasi | Keterangan |
|---|---|
| Tipe | ML- 020 |
| Kapasitas | 2.000 pcs/jam |
| Rangka | baja struktur dan ms steel |
| Model Conveyor | Single |
| Dimensi total | 15.000 x 1.800 x 4.400 mm |
| Jumlah tingkat layer | 8 Layer conveyor |
| Motor Conveyor | 2,25 Kw |
| Kelengkapan | 1 Lengkap dengan Hot Air Generator |
| Kelengkapan | Heat Exchanger lengkap dengan ducting cover |
| Blower 1 | 5,625 Kw |
| Blower 2 | 2,25 Kw |
| Burner | Solar |
| Qty | 1 |
| Kelengkapan | Rockwool insulation untuk personel protection. |
Untuk
informasi tambahan lebih lengkap mengenai mesin pengering ETM-020-ML ini,
silahkan klik tautan di samping ini :
Mesin Pengering Otomatis
Untuk harga mesin egg tray kapasitas 2.000 pcs per jam yang tertera pada website adalah harga DP (uang muka) & Progress saja, bukan harga total tipe ETM020-ML ini. Untuk informasi harga jual total kapasitas 2.000 pcs per jam ini, baik termasuk kompresor atau tidak termasuk kompresor udara 11 Kw silahkan hubungi tim marketing kami.
Kesimpulan
Mesin egg tray ETM 020 – ML adalah mesin pencetak rak telur / egg tray dengan kapasitas cetak 2.000 pcs per jam rak telur basah yang dilengkapi dengan mesin pengering model multi layer kode ML - 020. Mesin rak telur 2.000 pph ML ini menggunakan spesifikasi mesin pencacah tipe PCM 020-ML, mesin pengaduk tipe AMT1&2 – 020 – ML, tangki slurry tipe ST 020-ML, mesin pencetak rak telur tipe VF-020-ML & pengeringan memakai mesin multi layer dryer ML – 020.
