Pada pembahasan artikel sebelumnya sudah kita bahas mengenai mesin rak telur dengan kapasitas 1.000 pcs per jam dengan pengering multi layer. Pada pembahasan kali ini akan kita bahas mengenai mesin egg tray dengan kapasitas diatasnya yaitu 1.500 pcs perjam pengering multi layer. Dari segi proses pembuatan dari kedua kapasitas ini sama. Yang membedakan adalah spesifikasi teknis terutama ukuran dan daya listrik total yang digunakan pada kapasitas 1.500 pcs per jam ini (termasuk sistem pengering multi layer). Untuk spesifikasi diatasnya contoh kapasitas 2.000 pcs per jam juga sangat berbeda kapasitasnya dengan kapasitas 1.500 pcs per jam ini.
Untuk pembahasan lebih mendetail mengenai mesin egg tray tipe ETM015-ML ini, silahkan klik tombol tautan di bawah ini : Mesin Rak Telur
Mari kita bahas lebih lanjut mengenai mesin pencetak rak telur dengan kapasitas 1.500 pcs per jam dengan kode ETM-015-ML ini.
Pengertian mesin egg tray 1.500 pph-ML
Mesin egg tray 1.500 pph ML (ETM-015-TP) adalah mesin pencetak rak telur dengan kapasitas pencetakan 1.500 pcs per jam tanpa disertai mesin pengering. Penjelasan kode ETM-015-ML dimana ETM merupakan kepanjangan dari Egg Tray Machine, 015 adalah kapasitas 1.500 pcs per jam dan ML adalah kode mesin dengan pengering Multi Layer Dryer .Mesin ini menggunakan cetakan 4 rak telur dalam tiap barisnya dan menggunakan sistem lengan robot yang sama persis spesifikasinya pada mesin egg tray 1000 pph – ML.
Bagian dan spesifikasi mesin egg tray
a. Mesin
pencacah atau mesin crusher PCM 015 - ML
Mesin penghancur atau bisa disebut dengan mesin crusher tipe PCM015 fungsinya untuk menghancurkan bahan baku kertas bekas, karton bekas dll. Kertas bekas yang sudah di siapkan akan dihancurkan dengan cara dicincang agar ukuran kertas menjadi lebih kecil.
Cincangan kertas bekas kemudian di campur dengan bahan dublex, penambahan ini bermaksudkan, agar kertas menjadi lebih keras dan kuat. Mesin crusher ini mengunakan material tank mild steel dengan finish cat.
Berikut
tersebut adalah foto unit mesin penghancur kertas untuk bahan baku seri
ETM-PCM-015-ML.
Apabila
anda ingin mengetahui lebih dalam mesin chruser ETM-PCM015-ML ini, silahkan
klik tombol tautan di samping ini :
Mesin Chruser
Spesifikasi mesin crusher atau mesin pencacah antara lain :
| Spesifikasi | Keterangan |
|---|---|
| Tipe | PCM015 -ML |
| Model | Drum cage dengan blade |
| Dimensi | 800 mm x 1.000 mm |
| Material pisau dan drum | mild steel finish cat & carbon steel |
| Daya motor | 9 Kw, dengan belt & pulley drive |
| Material rangka | Hollow 60x60mm finish cat |
| Qty | 1 |
b. Mesin
pengaduk (mixer agigator 1&2) AMT 015 – ML
Cincangan bahan baku limbah kertas, plastik moulding, batang kelapa sawit tadi di tuangkan ke dalam mesin hydra pulper dan pilp pool dengan menambahkan air secukupnya. bahan baku limbah harus sesuai dengan takaran agar proses pencetakan rak telur memiliki hasil yang halus dan mudah untuk dicetak.
Diatas
adalah contoh foto unit mesin pengaduk tipe ETM-AMT-040-TP.
Apabila ada ingin mempelajari lebih lanjut mengenai mesin pengaduk ETM-AMT-040-TP ini, silahkan klik tombol tautan ini : Mesin Mixer
Spesifikasi mesin pengaduk atau mixer AMTI & 2-015-ML antara lain :
| Spesifikasi | Keterangan |
|---|---|
| Tipe | AMT1 dan 2 – 015 - ML |
| Dimensi | PxL 800 x 350mm (bersifat estimasi) |
| Material Agitator | carbon & Ms Steel finish cat |
| Daya motor | 1,5 Kw |
| Pompa bubur | pompa sentrifugal NS c/w selang flexibel (untuk transfer bubur kertas) |
| Daya pompa bubur | 1,5 Kw |
| Material tangki | sipil cor (ketebalan cor 15 cm – tulang wiremesh) |
| Model | underground / dibawah 1.500 mm |
| Volume | 0.75m3 |
| Dimensi | Ø 800 x Kedalaman 1.500 mm |
| Qty | 2 Set |
c. Tangki
Slurry ST 015 - ML
Mesin selanjutnya yakni tangki slurry ST-015-ML yang berfungsi untuk memompa pulp yang diarahkan ke mesin forming egg tray tanpa pengering.
Diatas adalah contoh gambar tangki slurry tipe ETM-ST-015-ML.
Apabila anda ingin tahu lebih jauh mengenai fungsi dan spesifikasi dari tangki slurry ETM-ST-015-ML ini, silahkan klik tombol tautan di samping : Tangki bubur kertas
Spesifikasi tangki pengendapan bubur kertas ST-015-ML antara lain :
| Spesifikasi | Keterangan |
|---|---|
| Tipe | ST-015 - ML |
| Material | Sipil Cor (ketebalan cor 15 cm |
| Model | Underground / dibawah tanah |
| Volume | 0,75 m3 |
| Daya listrik pompa | 1,5 Kw |

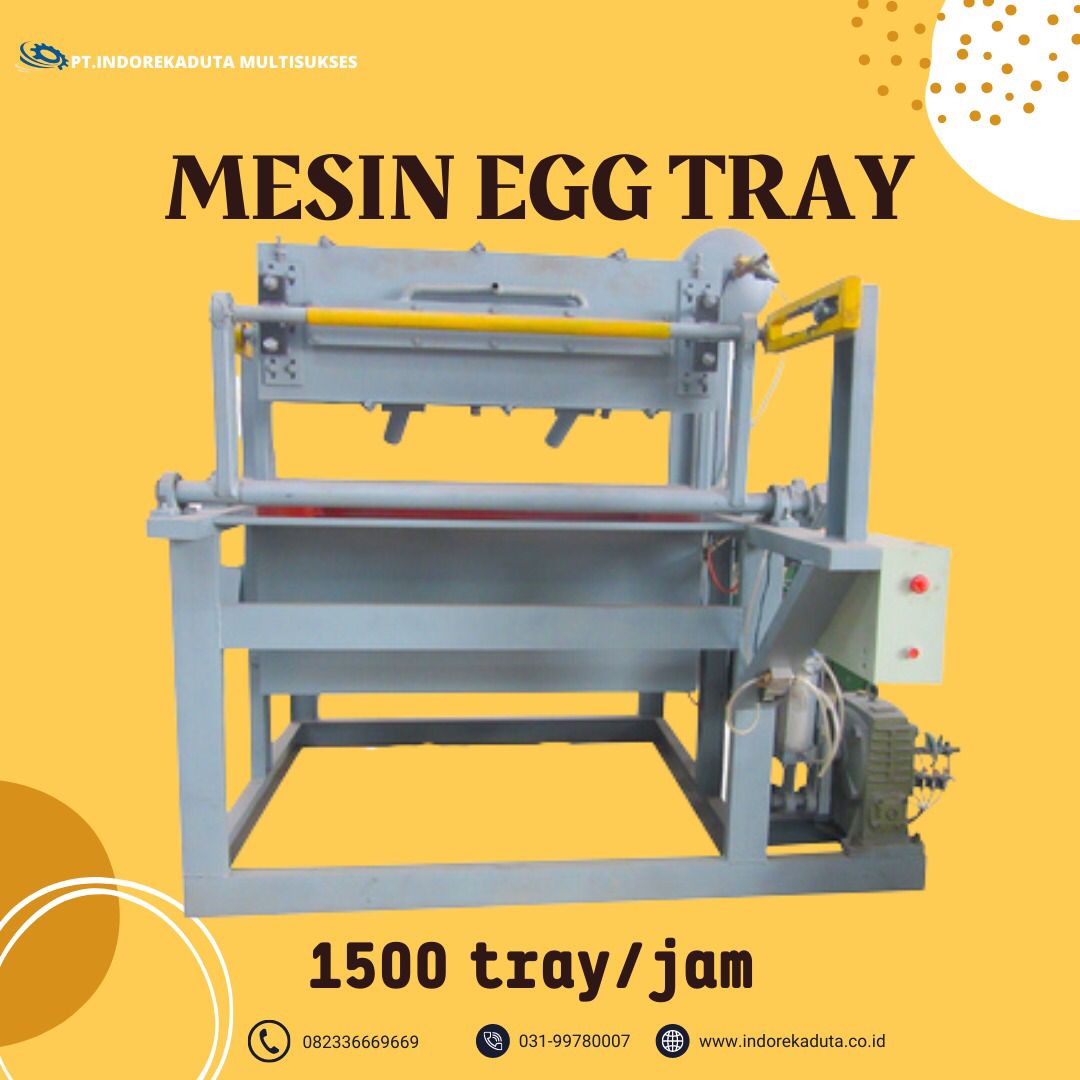

d. Mesin pencetak (mesin forming egg tray) VF – 015 - ML
Pada proses pencetakan VF-015- ML, digunakan mesin khusus pencetak kemasan telur atau dikenal dengan mesin molding. Selanjutnya, bubur kertas yang sudah halus tadi dimasukkan ke dalam mesin press VF-015 - ML untuk mengurangi kadar air tatakan telur yang basah. Pulp yang sudah jadi akan dibentuk dengan pompa pulp dan dengan daya hisap yang kuat dari pompa vakum VF-015 - ML. Dengan sistem lengan robot dan menggunakan pompa vakum, pulp akan menempel pada cetakan mesin forming VF-015 - ML.
Diatas adalah contoh gambar mesin vakum ETM-VF015-ML untuk pencetak rak telur. Apabila anda ingin mengenal lebih jauh mengenai mesin vakum ini, anda dapat pelajari di sini..Klik tombol tautan di samping ini : Mesin Forming Rak Telur
Spesifikasi Mesin Forming Egg Tray VF-015-ML antara lain :
| Spesifikasi | Keterangan |
|---|---|
| Tipe | VF – 015 - ML |
| Model | Vacuum |
| Kapasitas | 1000 pcs/jam |
| Mekanik | Lengan RBT 1*3 (3 cetakan 1 layer) |
| Kecepatan cetak | 11 s/d 12 per menit (estimasi 9 rak/menit) |
| Daya Motor rotari | 2,25 Kw |
| Jumlah cetakan | 4 rak telur |
| Tangki forming | Rectangular tank |
| Volume tangki | 0.5 m3 |
| Daya motor vacuum | 11 Kw |
| Daya motor cleaning vacuum | 1.1 Kw |
| Dimensi | P x L x T = 3.200 x 1.500 x 1.500 mm |
| Material | Tangki, mild steel finish cat dan molding, casting aluminium |
| Kelengkapan | vacuum pump, compress air reservoir, compressor 7,5 KW |
Dari spesifikasi diatas bahwa kapasitas 1500 pcs/ jam memakai 3 cetakan dengan 1 layer, Kecepatan cetak sekitar 11 sampai 12 per menit (estimasi 9 rak/menit).
e. Metode
pengeringan multi layer ML-015
Sesudah tahapan pencetak tatakan telur, sebelum tatakan telur dikemas selanjutnya dikeringkan dahulu agar tatakan/rak telur lebih kuat dan tidak mudah sobek. Pengeringan ini merupakan proses akhir dari pembuatan rak telur. Pengeringan ini menggunakan Mesin pengering ML-015. Dengan menggunakan mesin pengering ML-015 memiliki keuntungan untuk mempercepat pengeringan tatakan telur agar dapat menghasilkan banyak produk yang dibuat.
Untuk informasi tambahan lebih lengkap mengenai mesin pengering ETM-015-ML ini, silahkan klik tombol tautan di samping ini : Mesin pengering
Spesifikasi Multi Layer Metal Dryer antara lain :
| Spesifikasi | Keterangan |
|---|---|
| Tipe | ML- 015 |
| Kapasitas | 1.500 pcs/jam |
| Rangka | baja struktur dan ms steel |
| Model Conveyor | Single |
| Dimensi total | 12.000 x 1.800 x 4.400 mm |
| Jumlah tingkat layer | 6 Layer conveyor |
| Motor Conveyor | 2,25 Kw |
| Kelengkapan | Lengkap dengan Hot Air Generator |
| Kelengkapan | Heat Exchanger lengkap dengan ducting cover |
| Blower 1 | 5,625 Kw |
| Blower 2 | 2,25 Kw |
| Burner | Solar |
| Qty | 1 |
| Kelengkapan | Rockwool insulation untuk personel protection. |
Untuk harga mesin egg tray kapasitas 1.500 pcs per jam yang tertera pada website adalah harga DP (uang muka) & Progress saja, bukan harga total tipe ETM015-ML ini. Untuk informasi harga jual total kapasitas 1500 pcs per jam ini, baik termasuk kompresor atau tidak termasuk kompresor udara 7,5 Kw silahkan hubungi tim marketing kami.
Kesimpulan
Mesin egg tray ETM 015 – ML
adalah mesin pencetak rak telur / egg tray dengan kapasitas cetak 1.500 pcs per
jam rak telur basah dan metode pengeringan dengan mesin pengering multi layer
model ML 015. Mesin rak telur 1.500 pph ML ini menggunakan spesifikasi mesin
pencacah tipe PCM 015-ML, mesin pengaduk tipe AMT 1&2 – 015 – ML, tangki
slurry tipe ST 015 - ML, mesin pencetak rak telur tipe VF-015-ML & metode
pengeringan ETM 015 - ML dengan mesin pengering multi layer ML-015
