Pada pembahasan artikel sebelumnya sudah kita bahas mengenai mesin rak telur dengan pengeringan matahari. Pada pembahasan kali ini akan kita bahas mengenai mesin egg tray dengan sistem pengeringan secara otomatis. Perbedaan signifikan dari mesin ini dengan mesin pengering matahari yakni tidak membutuhkan karyawan yang banyak untuk pengeringan rak telur nya.
Pada penjelasan kali ini akan kita bahas mengenai mesin dengan pengeringan otomatis dan menggunakan sistem multi layer. Pengeringan egg tray sistem Multi layer Drier adalah metode pengeringan rak telur dengan conveyor bertingkat. Kelebihan dari sistem pengeringan model ini adalah tidak membutuhkan ruang yang terlalu banyak. Sehingga cukup efisien dari segi luas lokasi.
Mesin egg tray dengan pengeringan sistem multi layer ini mempunyai kapasitas yang hampir sama dengan mesin tanpa mesin pengering otomatis. Yaitu mulai dari kapasitas 1.000 pcs per jam, 1.500 pcs per jam dan seterusnya.
Untuk pembahasan lebih mendetail mengenai mesin egg tray tipe ETM010-ML ini, silahkan klik tombol tautan di samping ini : Mesin Egg Tray
Mesin ini menggunakan kode spesifikasi ETM-ML. Jadi misalkan contoh kapasitas mesin yang dibutuhkan adalah kapasitas 1000 pcs perjam maka kode produksinya ETM-010-ML.
Mari kita bahas lebih lanjut mengenai mesin pencetak rak telur dengan kapasitas 1000 pcs per jam dengan pengeringan multi layer drier ini.
Pengertian mesin egg tray 1000 pph-ML
Mesin egg tray 1000 pph ML (ETM-010-ML) adalah mesin pencetak rak telur dengan kapasitas pencetakan 1000 pcs per jam disertai mesin pengeringan sistem Multi Layer kapasitas 1000 pcs perjam. Penjelasan kode ETM-010-ML dimana ETM merupakan kepanjangan dari Egg Tray Machine, 010 adalah kapasitas 1.000 pcs per jam dan ML adalah kode mesin perngering Multi Layer .Mesin ini menggunakan cetakan 4 rak telur dalam tiap barisnya dan menggunakan sistem lengan robot yang sama persis spesifikasinya pada mesin egg tray 1.000 pph – ML.
Bagian dan spesifikasi mesin egg tray
a. Mesin
pencacah atau mesin crusher PCM 010 – ML
Mesin penghancur atau bisa disebut dengan mesin crusher tipe PCM010-ML fungsinya untuk menghancurkan bahan baku kertas bekas, karton bekas dll. Kertas bekas yang sudah di siapkan akan dihancurkan dengan cara dicincang agar ukuran kertas menjadi lebih kecil.
Cincangan kertas bekas kemudian di campur dengan bahan dublex, penambahan ini bermaksudkan, agar kertas menjadi lebih keras dan kuat. Mesin crusher PCM 010-ML ini mengunakan material tank mild steel dengan finish cat.
Berikut
tersebut adalah foto unit mesin penghancur kertas untuk bahan baku seri
ETM-PCM-010-ML.
Apabila
anda ingin mengetahui lebih dalam mesin chruser ETM-PCM010-ML ini, silahkan
klik tombol tautan di samping ini :
Mesin chruser
Mesin pencacah memiliki spesifikasi antara lain :
| Spesifikasi | Keterangan |
|---|---|
| Tipe | PCM010 - ML |
| Model | Drum cage dengan blade |
| Dimensi | 800 mm x 1.000 mm |
| Material pisau dan drum | mild steel finish cat & carbon steel |
| Daya motor | 9 Kw, dengan belt & pulley drive |
| Material rangka | Hollow 60x60mm finish cat |
| Qty | 1 |
b. Mesin
pengaduk (mixer agigator 1&2) AMT 010 – ML
Cincangan bahan baku limbah kertas, plastik moulding, batang kelapa sawit tadi di tuangkan ke dalam mesin hydra pulper dan pilp pool dengan menambahkan air secukupnya. bahan baku limbah harus sesuai dengan takaran agar proses pencetakan rak telur memiliki hasil yang halus dan mudah untuk dicetak.
Diatas
adalah contoh foto unit mesin pengaduk tipe ETM-AMT-010-ML.
Apabila
ada ingin mempelajari lebih lanjut mengenai mesin pengaduk ETM-AMT-010-ML ini,
silahkan klik tombol tautan ini :
Mesin mixer
Spesifikasi mesin Mixer Agitator adalah :
| Spesifikasi | Keterangan |
|---|---|
| Tipe | AMT1 dan 2 – 010 - ML |
| Dimensi | PxL 800 x 350mm (bersifat estimasi) |
| Material Agitator | carbon dan Ms Steel finish cat |
| Daya motor | 1,5 Kw |
| Pompa bubur | pompa sentrifugal NS c/w selang flexibel (untuk transfer bubur kertas) |
| Daya pompa bubur | 1,5 Kw |
| Material tangki | sipil cor (ketebalan cor 15 cm – tulang wiremesh) |
| Model | underground / dibawah 1.500 mm |
| Volume | 0.75m3 |
| Dimensi | Ø 800 x Kedalaman 1.500 mm |
| Qty | 2 Set |
c. Tangki
Slurry ST 010 - ML
Mesin selanjutnya yakni tangki slurry ST-010 yang berfungsi untuk memompa pulp yang diarahkan ke mesin forming egg tray sistem pengering Multi Layer.

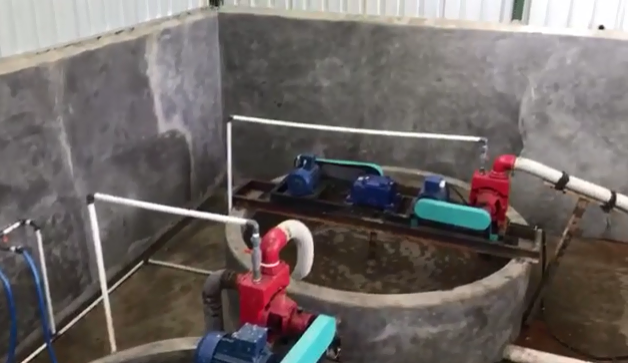

Diatas
adalah contoh gambar tangki slurry tipe ETM-ST-010-ML.
Apabila
anda ingin tahu lebih jauh mengenai fungsi dan spesifikasi dari tangki slurry
ETM-ST-010-ML ini, silahkan klik tombol tautan di samping :
Tangki Slurry
Spesifikasi tangki slurry adalah
| Spesifikasi | Keterangan |
|---|---|
| Tipe | ST-010 - ML |
| Material | Sipil Cor (ketebalan cor 15 cm |
| Model | Underground / dibawah tanah |
| Volume | 0,75 m3 |
| Daya listrik pompa | 1,5 Kw |
d. Mesin pencetak (mesin forming egg tray) VF – 010 -ML
Pada proses pencetakan VF-010 - ML, digunakan mesin khusus pencetak kemasan telur atau dikenal dengan mesin molding. Selanjutnya, bubur kertas yang sudah halus tadi dimasukkan ke dalam mesin press VF-010 - ML untuk mengurangi kadar air tatakan telur yang basah. Pulp yang sudah jadi akan dibentuk dengan pompa pulp dan dengan daya hisap yang kuat dari pompa vakum VF-010 - ML. Dengan sistem lengan robot dan menggunakan pompa vakum, pulp akan menempel pada cetakan mesin forming VF-010 - ML.
Diatas
adalah contoh gambar mesin vakum ETM-VF010-ML untuk pencetak rak telur. Apabila
anda ingin mengenal lebih jauh mengenai mesin vakum ini, anda dapat pelajari di
sini..Klik tombol tautan di samping ini
Mesin Forming Egg Tray
Spesifikasi mesin forming egg tray yakni :
| Spesifikasi | Keterangan |
|---|---|
| Tipe | VF – 010 - ML |
| Model | Vacuum |
| Kapasitas | 1000 pcs/jam |
| Mekanik | Lengan RBT 1*3 (3 cetakan 1 layer) |
| Kecepatan cetak | 11 s/d 12 per menit (estimasi 9 rak/menit) |
| Daya Motor rotari | 2,25 Kw |
| Jumlah cetakan | 4 rak telur |
| Tangki forming | Rectangular tank |
| Volume tangki | 0.5 m3 |
| Daya motor vacuum | 11 Kw |
| Daya motor cleaning vacuum | 1.1 Kw |
| Dimensi | P x L x T = 3.200 x 1.500 x 1.500 mm |
| Material | Tangki, mild steel finish cat dan molding, casting aluminium |
| Kelengkapan | vacuum pump, compress air reservoir, compressor 7,5 KW |
Dari spesifikasi diatas bahwa
kapasitas 1000 pcs/ jam memakai 3 cetakan dengan 1 layer, Kecepatan cetak
sekitar 11 sampai 12 per menit (estimasi 9 rak/menit)
e.
Metode
pengeringan Multi Layer ETM010-ML
Sistem pengeringan rak telur basah pada mesin ETM010-ML ini menggunakan ruangan bertingkat dan terdiri dari 5 tingkat. Conveyor model single bergerak meliuk naik turun setinggi 5 layer dengan ketinggian box pengering setinggi 4 meter.
Mesin Pengering ETM-010-ML adalah mesin dengan pengeringan 5 tingkat yang bertujuan untuk mengurangi kadar air rak telur basah hingga mencapai kadar air tertentu, sehingga menghambat laju kerusakan bahan akibat aktifitas biologis dan kimia. Proses pengeringan pada multi layer ETM-010-ML memang sangat penting. Bukan hanya untuk mengurangi kadar air rak telur saja, akan tetapi wadah telur yang sudah jadi agar tidak lembek atau tidak hancur saat digunakan.
Untuk informasi tambahan lebih lengkap mengenai mesin pengering ETM-010-ML ini, silahkan klik tautan di samping ini : Mesin Pengering
Spesifikasi mesin pengering model multi layer metal dryer :
| Spesifikasi | Keterangan |
|---|---|
| Tipe | ML- 010 |
| Kapasitas | 1.000 pcs/jam |
| Rangka | baja struktur dan ms steel |
| Model Conveyor | Single |
| Dimensi total | 10.000 x 1.800 x 4.400 mm |
| Jumlah tingkat layer | 5 Layer conveyor |
| Motor Conveyor | 2,25 Kw |
| Kelengkapan | Lengkap dengan Hot Air Generator |
| Kelengkapan | Heat Exchanger lengkap dengan ducting cover |
| Blower 1 | 3,75 Kw |
| Blower 2 | 1,5 Kw |
| Burner | Solar |
| Qty | 1 |
| Kelengkapan | Rockwool insulation untuk personel protection. |
Untuk harga mesin egg tray kapasitas 1.000 pcs per jam yang tertera pada website adalah harga DP (uang muka) & Progress saja, bukan harga total tipe ETM010-ML ini. Untuk informasi harga jual total kapasitas 1.000 pcs per jam ini, baik termasuk kompresor atau tidak termasuk kompresor udara 7,5 Kw silahkan hubungi tim marketing kami.
Kesimpulan
Mesin egg tray ETM 010 – ML adalah mesin pencetak rak telur / egg tray dengan kapasitas cetak 1.000 pcs per jam rak telur basah dan metode pengeringan dengan mesin pengering multi layer model ML 010. Mesin rak telur 1.000 pph ML ini menggunakan spesifikasi mesin pencacah tipe PCM 010-ML, mesin pengaduk tipe AMT 1&2 – 010 – ML, tangki slurry tipe ST 010 - ML, mesin pencetak rak telur tipe VF-010-ML & metode pengeringan ETM 010 - ML dengan mesin pengering multi layer ML-010.
